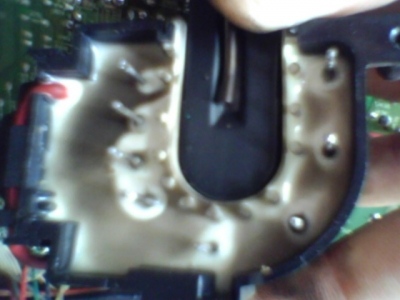

紧急求助！！！TCLAT2590i高压包: IMG0059A.jpg

如题，该机是上门修理的。开机，指示灯亮，但行不工作。开盖检查，发现+B到高压包的一个限流电阻已经开路了。是十欧的。当时心想肯定没这么简单，再测量行管没有问题。+B135V也正常，心存侥幸，换了一个新的电阻上去，开机，只听行好像启动了，但马上啪的一声，限流电阻再次损坏。这次测量后发现高压包的+B供电脚已经与地直接短路了。至此判断是高压包损坏造成的。但是现在高压包已经短路，所以无法判断它的脚位。特请各位前辈帮助。不甚感激。高压包上写着：BSC27——0134

[ 本帖最后由 muzi 于 2008-7-6 15:48 编辑 ]

BSC27-0101Q        129.3456710.
BSC27-0101R        1237.46910.
BSC27-0106A        128.456910.
BSC27-0106C        1410.25689.
BSC27-0111        123.458910.
BSC27-0111     *        123911.4610.
BSC27-0123        13.245810.
BSC27-0129（R）        123.45689.
BSC27-0130        128.367.
BSC27-0134        359.12810.
BSC27-0136        12910.3456.
BSC27-0167A        123911.4610.
BSC27-0167A        12379.458.
BSC27-01AW3        123.567910.
BSC27-0308        123456.7810.
BSC27-0501        1210.39.4567.
BSC27-0501K        1210.379.456.
BSC27-0502        123.4567910.
BSC27-07        129.3456.
BSC27-0701L        12910.3456.
BSC27-1082A    *        123.467910.
BSC27-1082L        13.47910.
BSC27-1204        13.24589.
BSC27-1302        12.3910.4567.
BSC27-1306        123.45679.
BSC27-14309        1210.39.4567.
BSC27-1430S        1210.39.4567.
BSC27-1438S        1210.39.4567.
BSC27-1908        12.3589.410.
BSC27-1909        123.456789.
BSC27-1909        123.45679.
BSC27-1913        12.3589.410.
BSC27-2104S        1210.39.4567.
BSC27-2202        135.6789.
BSC27-2431        123.47910.
BSC27-3409T        12910.3456.
BSC27-3412        12.3456.
BSC27-3701E        129.34568.
BSC27-3906        123.4567910.
BSC27-4004U        123.46910.
BSC27-5968        12.34567910.
BSC27-6004        127.3456.910.
BSC27-7902        123.45689.
BSC27-N0404        123.456810.
BSC27-N0405        12.3456
BSC27-N2206        12.3456.
BSC27-N2212A        12.3456710.
BSC27-N2235        123.467910.

图纸上的脚，只看标有数字的脚，有9个。3脚AFC，图纸上没有连接任何元件，是空脚。
去掉这个空脚，图纸上有数字的通脚情况是：12810，459，7，即图纸上实际也只使用了8个脚。
而高压包8个脚，就差这个3脚AFC，这跟图纸是完全吻合的。
你的维修机8个通脚情况是这样的：12911，4610，8
也就是可以用9个脚高压包123911，4610，8，用时把3脚剪掉就行了。
以我上传给你图纸作为参考？不要去看其他图纸，明白吗？

高压包印刷板线路图：                                                                                      高压包引脚右边最上端是1脚，然后顺时针数起，通脚如下：

        1--------2--------9---------11，  4-------6--------10，       8                                   1--------2---------6--------8，           3------4---------7，                5
      E16V    E45V   GND      灯丝，B+    行管C    E220V，ABL                              E16V   E45V     GND     灯丝，     B+     行管C  E220V，    ABL


（1）：12911，4610，8是高压包印刷板的通脚。
（2）：1268，347，5是高压包引脚的通脚。
由此可见，这两种通脚是相同的，我想第一种应该是标准通脚，第二种则应该是人们的通俗脚通叫法。看来卖高压包的老板给出的1268，347通脚就是高压包引脚的通脚，是一种简单的通俗叫法。如果价格合理，买来试试，应该没有问题？
前面提到的1268，347通脚完全是乱在整，现在看来是我的失误，因为我当时把它误认成了高压包印刷板的通脚，在此本人特向各位深表歉意！
