求指导维修电动车充电器

电子星3659 · 发表于 2014-8-11 19:03:37

注册家电维修技术论坛，与同行畅聊维修技术，享更多技术论坛功能。

您需要登录才可以下载或查看，没有帐号？快速注册

x

本帖最后由电子星3659 于 2014-8-11 19:06 编辑

自己家的一个36v20a的西普尔充电器进水损坏，没有办法修复，在本地一直买不来这样的充电器，于是我就在万能的t宝上买了一个脉冲修复型的充电器，做工很不错的！可是好景不长，没多久这个充电器突然发热烧毁了，

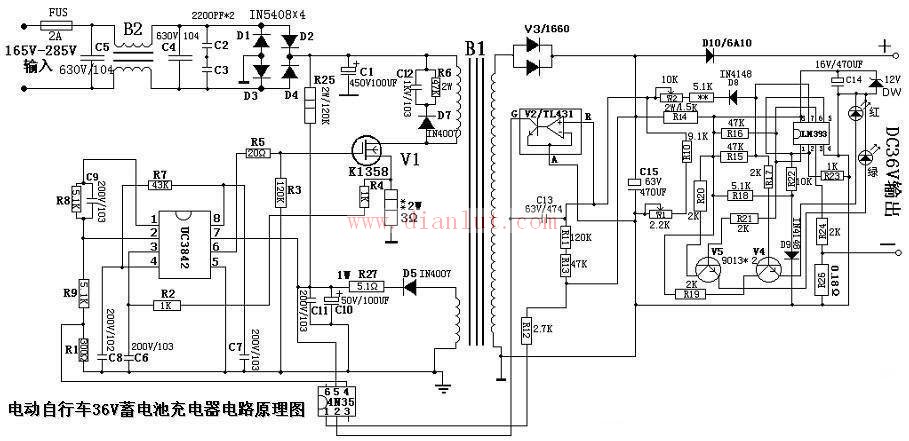

！！！于是想自己修一修！！该充电器是3842+324的组合，故障的主要现象是指示灯不亮，经查损坏的原件有：保险丝烧断，整流二极管击穿，uc3842击穿，场效应管6n60击穿，场效应管源极限流电阻0.68击穿短路，把上述原件换新后（用ka3842a代换，场效应管用7n60，限流电阻用0.56代换），充电器不启动，次级无输出！
ka3842的引脚电压如下：（拆除场效应管后测的数值）
1脚、0.3-1.8v（变化）
2脚0v
3脚、0v
4脚0.2-0.7v（变化）
5脚0v
6脚0.5-3.1v（变化）
7脚、12.3-14.1v（变化）
8脚0.4-1.7v（变化）
其它原件排查无发现问题，求指导！

登录/注册后可看大图

2292649198 · 发表于 2014-8-12 11:09:21

查D6这路电路是否正常。

祥强好学 · 发表于 2014-8-13 13:07:55

我只看出8脚电压不正常，正常应该是5伏

师兄弟 · 发表于 2014-8-15 02:01:22

换4N35试试。

1419308755 · 发表于 2014-8-15 12:03:14

哈哈，我也在研究它，我测好的4脚1.9，6脚0.17，7脚是12.4，8脚4.98

电子星3659 · 发表于 2014-8-15 18:23:07

本帖最后由电子星3659 于 2014-8-15 18:25 编辑

1419308755 发表于 2014-8-15 12:03
哈哈，我也在研究它，我测好的4脚1.9，6脚0.17，7脚是12.4，8脚4.98

你的也是不启动吗？你这个，我觉得可重点查查启动电阻，或者减小阻值实施（今天学习到的）

王集家电维修部 · 发表于 2014-8-19 13:36:06

3842有问题

王集家电维修部 · 发表于 2014-8-19 13:38:33

你给7脚加一个16V电压，看8脚电压是多少？
